Воздухонагреватель фреоновый ВНФ
⚙️ Подбор и заказ
Характеристики
Описание
Воздухонагреватель фреоновый ВНФ — теплообменник для фреоновых систем, через который сбрасывается тепло, поглощённое в испарителе ВОФ. Ставится отдельно или входит в состав оборудования, например воздушного конденсатора MABO.К.

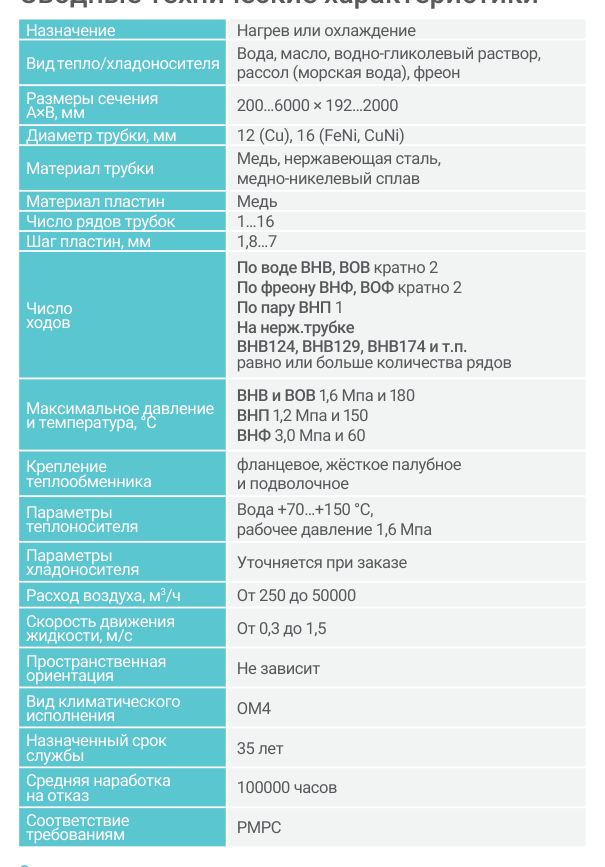

Технические характеристики
Конструкция
Теплообменник набирается из медных трубок с внутренним оребрением диаметром 7,0, 9,52 или 12,0 мм и наружного оребрения. Материал оребрения выбирается из алюминия, алюминия с покрытием или меди — покрытие назначают, когда воздух содержит агрессивные примеси и обычный алюминий будет корродировать.
Стандартное исполнение включает теплообменники на 4, 6 или 8 рядов трубок: чем больше рядов, тем выше тепловая мощность при том же фронтальном сечении. Рабочее давление составляет 27 бар, а для систем на фреоне R410a изготавливается исполнение на 42 бара. Исполнение по среде — общепромышленное.
Принцип работы
Горячие пары хладагента поступают в трубный пучок, отдают тепло воздуху, который прогоняется через оребрение, и конденсируются. Так тепло, снятое с воздуха в испарителе ВОФ, сбрасывается наружу и холодильный контур замыкается. Число рядов и шаг оребрения задают тепловую мощность аппарата.
Исполнения и обозначения
Исполнение общепромышленное, число рядов — 4, 6 или 8. При заказе уточняют марку хладагента, рабочее давление, диаметр трубки и материал оребрения.
Как подобрать
- Тепловая нагрузка контура и требуемая мощность сброса тепла
- Марка хладагента и рабочее давление — 27 бар или 42 бара для R410a
- Расход воздуха через фронтальное сечение и допустимое сопротивление
- Число рядов теплообменника: 4, 6 или 8
- Материал оребрения по агрессивности воздуха: алюминий, алюминий с покрытием или медь
Монтаж и обслуживание
- Теплообменник устанавливают так, чтобы поток воздуха шёл через всё фронтальное сечение
- Присоединение к контуру хладагента выполняют по проекту холодильной системы
- После монтажа контур опрессовывают и вакуумируют перед заправкой
- Оребрение периодически очищают от пыли, не сминая пластины
- Оставляют доступ к патрубкам и арматуре для обслуживания
Чертежи и таблицы
Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.
Документы и поставка
- Технический лист из каталога завода — скачать PDF.
- Паспорт изделия и руководство по эксплуатации передаются вместе с оборудованием.
- Сертификаты соответствия и декларации ЕАЭС (2 документа) — высылаем на объект по запросу.
- Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
- Отгрузка по всей России, документы для проекта высылаем по запросу.
Подбор. Пришлите параметры системы — расход воздуха, сопротивление сети, условия установки. Инженер подберёт типоразмер и исполнение, посчитает рабочую точку и подготовит спецификацию.
