Стакан монтажный СТАМ-113
⚙️ Подбор и заказ
Характеристики
Описание

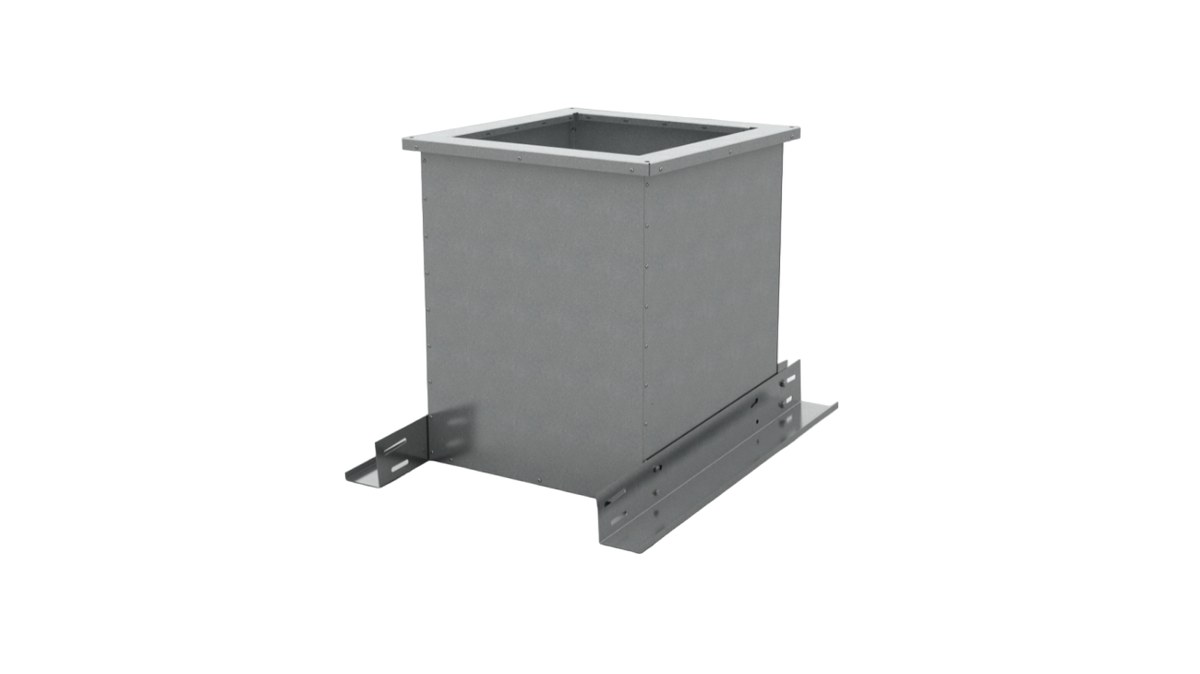

Монтажный стакан СТАМ-113 — облегчённый узел без заводской теплоизоляции, с встроенным клапаном на приток. Предназначен для монтажа на наклонной кровле под приточные вентиляторы ВКОП0, ВКОП1 и ОСА-Е.
Технические характеристики
Конструкция

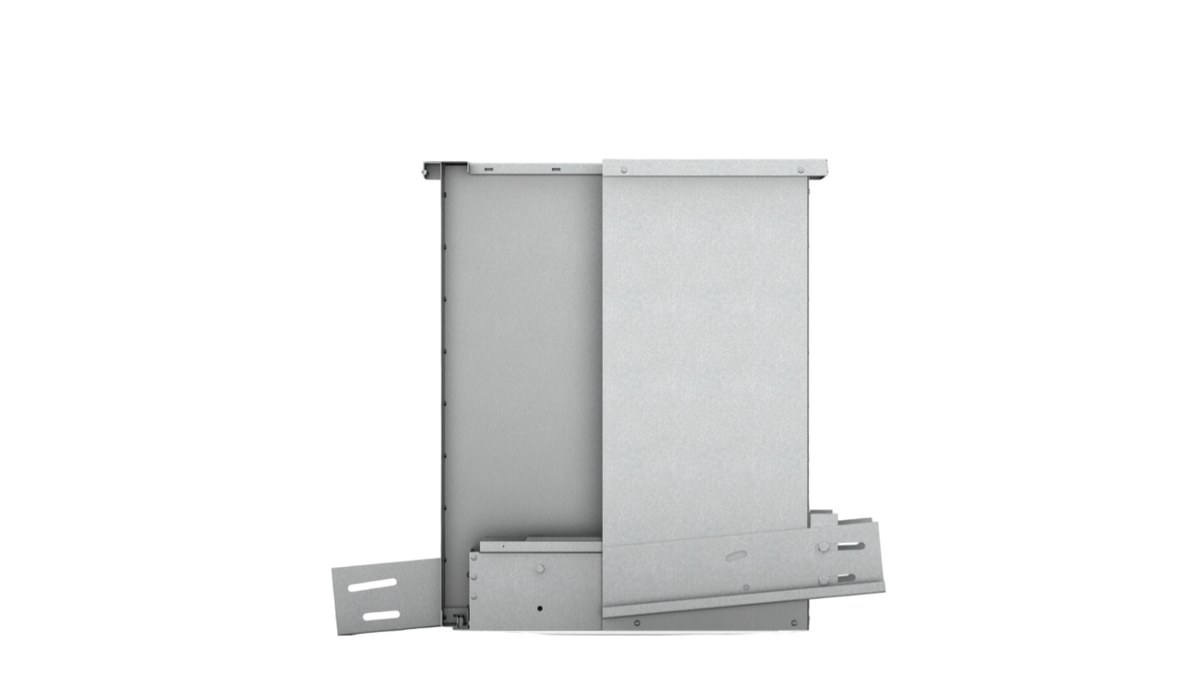

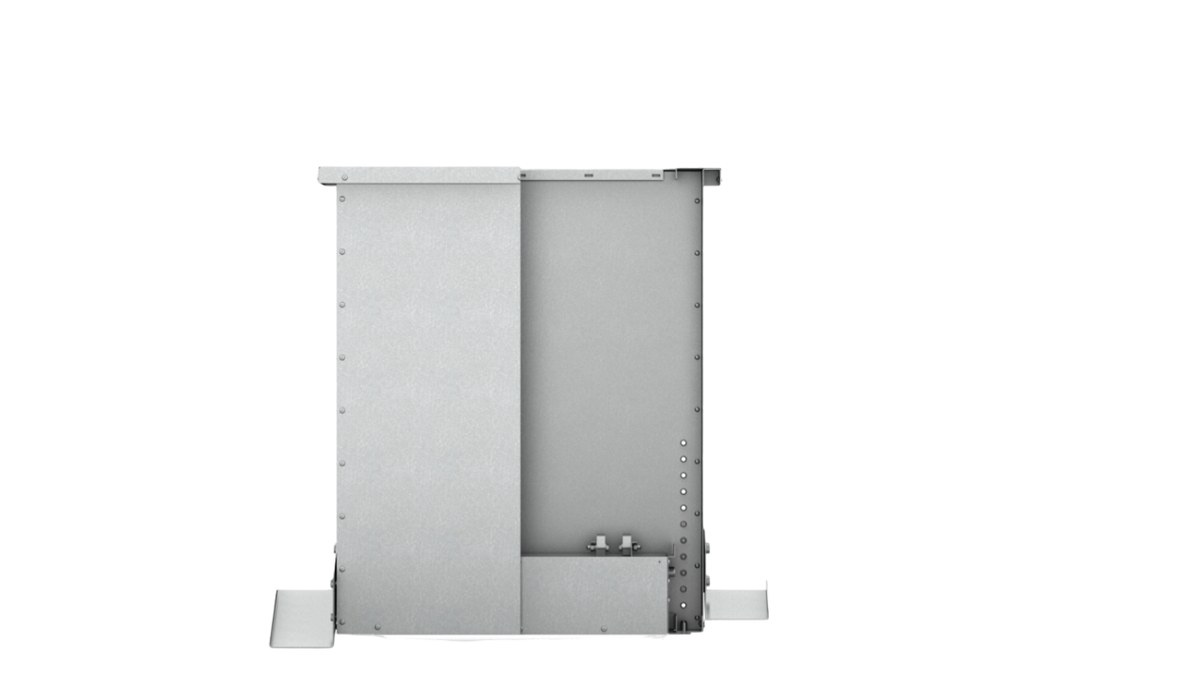

Изделие собрано из прочной сварной рамы, несущей основную нагрузку, и герметичной внешней облицовки из оцинкованной стали. В конструкцию встроен клапан, работающий на приток; подсоединение к вентиляционному каналу выполняется по монтажному фланцу болтами.
Теплоизоляция в поставку не входит и выполняется по месту — в составе примыкающего кровельного пирога. Такое решение уменьшает массу узла и позволяет согласовать толщину утеплителя с конструкцией конкретной кровли. Исполнение общепромышленное (Н).
Принцип работы
Стакан служит опорой приточного вентилятора и переходом от канала к агрегату на кровле с уклоном. Встроенный клапан перекрывает тракт при остановленной установке, отсекая поступление наружного воздуха. Теплотехнические свойства узла определяются утеплителем, который укладывается на объекте.
Исполнения и обозначения
Изготавливается в общепромышленном исполнении (Н), режимы Т80 и Т200. При заказе уточняются типоразмер, уклон кровли и схема управления приточным клапаном.
Как подобрать
- Типоразмер подбирают по присоединительным размерам приточного вентилятора
- Проверяют уклон кровли — модель рассчитана на наклонную поверхность
- Выбирают температурный режим: Т80 для постоянной работы или Т200
- Заранее закладывают в проект утепление стакана в составе кровельного пирога
- Согласуют управление клапаном с автоматикой приточной установки
Монтаж и обслуживание
- Стакан крепят к несущему основанию кровли по опорной раме
- Присоединение к вентиляционному каналу выполняют по монтажному фланцу болтами
- Теплоизоляцию выполняют по месту вместе с примыкающим кровельным пирогом
- Проверяют герметичность облицовки и полный ход створок клапана
- При осмотрах контролируют привод клапана и целостность примыканий кровли
Документы и поставка
- Технический лист из каталога завода — скачать PDF.
- Паспорт изделия и руководство по эксплуатации передаются вместе с оборудованием.
- Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
- Отгрузка по всей России, документы для проекта высылаем по запросу.
Подбор. Пришлите параметры системы — расход воздуха, сопротивление сети, условия установки. Инженер подберёт типоразмер и исполнение, посчитает рабочую точку и подготовит спецификацию.
