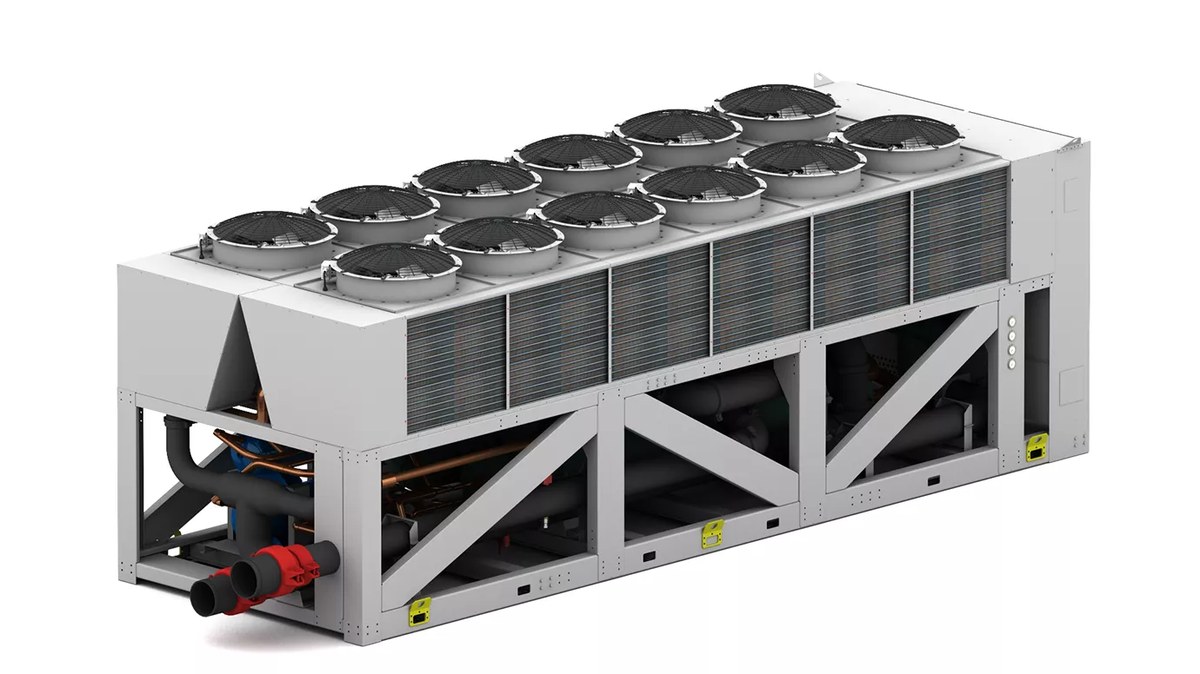

Чиллеры АкваМАКК 432

Чиллеры АкваМАКК 432 — крупные холодильные машины с воздушным охлаждением конденсатора на винтовых компрессорах. Обеспечивают холодоснабжение крупных систем кондиционирования и технологических потребителей на объектах большой мощности.

Технические характеристики

Конструкция

Машина выполнена на винтовых компрессорах с двумя холодильными контурами на хладагенте R134A. Конденсатор воздушного охлаждения встроен в агрегат, так что чиллер работает как законченный блок наружной установки без отдельного выносного теплообменника.

Для сокращения работ по монтажу гидравлической системы машины серии 432 опционально поставляются со встроенным гидромодулем: в него входят насосная группа, аккумулирующий и расширительный баки и вся необходимая арматура. Отдельно предлагаются и внешние гидромодули АкваВЕНС 2.

Принцип работы

Винтовые компрессоры работают с плавным изменением производительности, что удобно при переменной нагрузке крупного объекта. Тепло конденсации отводится наружному воздуху, а охлаждённый теплоноситель подаётся к центральным кондиционерам ВЕРОСА, фанкойлам Вендо и другим потребителям системы.

Исполнения и обозначения

Как подобрать

• Холодопроизводительность подбирают в диапазоне 700…1300 кВт по нагрузке объекта
• Учитывают два контура на хладагенте R134A и требуемый диапазон регулирования
• Задают температурный график и тип теплоносителя для контура потребителей
• Решают, нужен ли встроенный гидромодуль или отдельный АкваВЕНС 2
• Проверяют условия площадки: массу агрегата, обдув конденсатора, уровень шума

Монтаж и обслуживание

• Машину размещают на открытой площадке или кровле с запасом на свободный обдув
• Опорную конструкцию рассчитывают на массу агрегата в рабочем состоянии
• Гидравлические подключения выполняют по проекту, с фильтром и запорной арматурой
• Контур заполняют, промывают и удаляют воздух до первого пуска компрессоров
• При обслуживании очищают оребрение конденсатора и контролируют параметры контуров

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.

Документы и поставка

• Технический лист из каталога завода — скачать PDF.
• Паспорт изделия и руководство по эксплуатации передаются вместе с оборудованием.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
