Клапан противопожарный КПП 90(120)-НЗ-ВЗ

✓ Всегда в наличии / под заказ Доставка по всей России

Расшифровка:А — лопатки из алюминиевого профиля (без А — оцинкованные) · У — утеплённый, с греющим кабелем · СТ — стеновой монтаж · УСЛ — усиленная конструкция · М/Р — электропривод / ручной сектор · МВ — привод с возвратной пружиной

Нормально закрытые клапаны применяются в системах вытяжной и приточной противодымной вентиляции и системах для удаления дыма и газа после пожара из помещений, защищаемых установками газового, аэрозольного или порошкового пожаротушения. Предназначены для подачи свежего воздуха (в том числе и компенсирующей подачи) и удаления продуктов горения из защищаемых помещений. Клапаны сертифицированы в соответствии с требованиями технического регламента Евразийского экономического союза «О требованиях к средствам обеспечения пожарной безопасности и пожаротушения» (ТР ЕАЭС 043/2017).

⚙️ Подбор и заказ

Ширина B, мм

Высота H, мм

Предел огнестойкости

Привод Опции исполнения

Клеммная коробка (К) Коробка распаячная (РК) Морозостойкое (МС) МС + греющий кабель (ГК) МС + кабель на приводе (УП) Терморазмыкающее устройство (ТРУ TS) Нержавеющая сталь (AISI) Переходник на круглое сечение

Класс взрывоопасной зоны по ПУЭ

Взрывозащищённое исполнение: наружный привод, Ex-комплектующие, подключение к контуру заземления. Комментарий к позиции (система, объект, привязка к проекту) Прикрепить файл — чертёж, спецификация, фото

Количество, шт

Оплата и доставка Отсрочка платежа

Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.

Подробно

Описание

Описание НЗ — взрывозащищённое исполнение (ВЗ)

Типы клапана (взрывозащищённое исполнение — только канальные, с наружным расположением привода):

К - канальный
КС - канальный без вылета заслонки за лицевую сторону
КЛ - канальный многостворчатый
УВ-К - канальный с уменьшенным вылетом заслонки

Опции:

К - клеммная коробка
РК - клеммная коробка (распаячная)
МС - морозостойкое исполнение
МС (ГК) - морозостойкое исполнение + греющий кабель по периметру
МС (УП) - морозостойкое исполнение + греющий кабель по периметру + греющий кабель на приводе
ТРУ TS - терморазмыкающее устройство
AISI - коррозионностойкое исполнение (любая марка нерж.стали)
1*D(A-B)/2*D(A-B) - переходник с прямоугольного клапана на круглый клапан

Предел огнестойкости клапанов:

EI 90
EI 120

Взрывозащищённое исполнение (маркировка «ВЗ»):

Клапаны противопожарные нормально открытые и нормально закрытые прямоугольного (КПП) или круглого (ПРОК) сечения с наружным расположением привода могут изготавливаться во взрывозащищённом исполнении. Конструкция взрывозащищённых клапанов обеспечивает их взрывобезопасность:

конструкция и применяемые материалы исключают накопление и разряд статического электричества — клапан подключается к контуру заземления;
материалы и конструкция выбраны в соответствии с условиями эксплуатации и рабочими средами;
в подвижных соединениях, к которым возможен доступ внешней среды, зазоры и подбор материалов исключают образование искр от фрикционного трения;
физические и химические свойства материалов корпуса, заслонок и уплотнительных элементов не могут являться инициаторами взрыва;
применяются Ex-комплектующие во взрывозащищённом исполнении.

Монтаж, эксплуатация и обслуживание клапанов должны производиться в строгом соответствии с руководством по эксплуатации.

Клапан противопожарный нормально закрытый КПП состоит из:

корпуса, изготовленного из оцинкованной стали толщиной 1 мм;
огнеупорных одной или нескольких заслонок из негорючих минеральных материалов и привода, расположенного снаружи корпуса.

Корпус прямоугольного клапана, в зависимости от исполнения, имеет глубину от 200 мм до 250 мм и конструктивно аналогичен отрезку воздуховода такой же длины. Фланец на канальных клапанах шириной 30 мм. Заслонки имеют коробчатый вид, заполненный огнезащитным материалом. В качестве уплотнителя используется противопожарный уплотнитель (термоактивная лента), которая герметизирует клапан при воздействии температуры свыше 140°С.

Двигательные механизмы, применяемые на взрывозащищённых клапанах:

Электропривод BELIMO с возвратной пружиной
Электропривод BELIMO реверсивный
Электропривод AIRS с возвратной пружиной
Электропривод AIRS реверсивный

220/24 В - выбор на все приводы

Клапан КПП канального типа прямоугольного сечения сохраняет работоспособность вне зависимости от пространственной ориентации, но при условии горизонтального расположения оси вращения заслонки. Пространственная ориентация клапана при его установке должна быть указана при заказе.

Клапан противопожарный КПП 90(120)-НЗ-ВЗ

Модификация клапана:

одностворчатые с приводом снаружи корпуса, где вылет заслонки за пределы корпуса не регламентирован

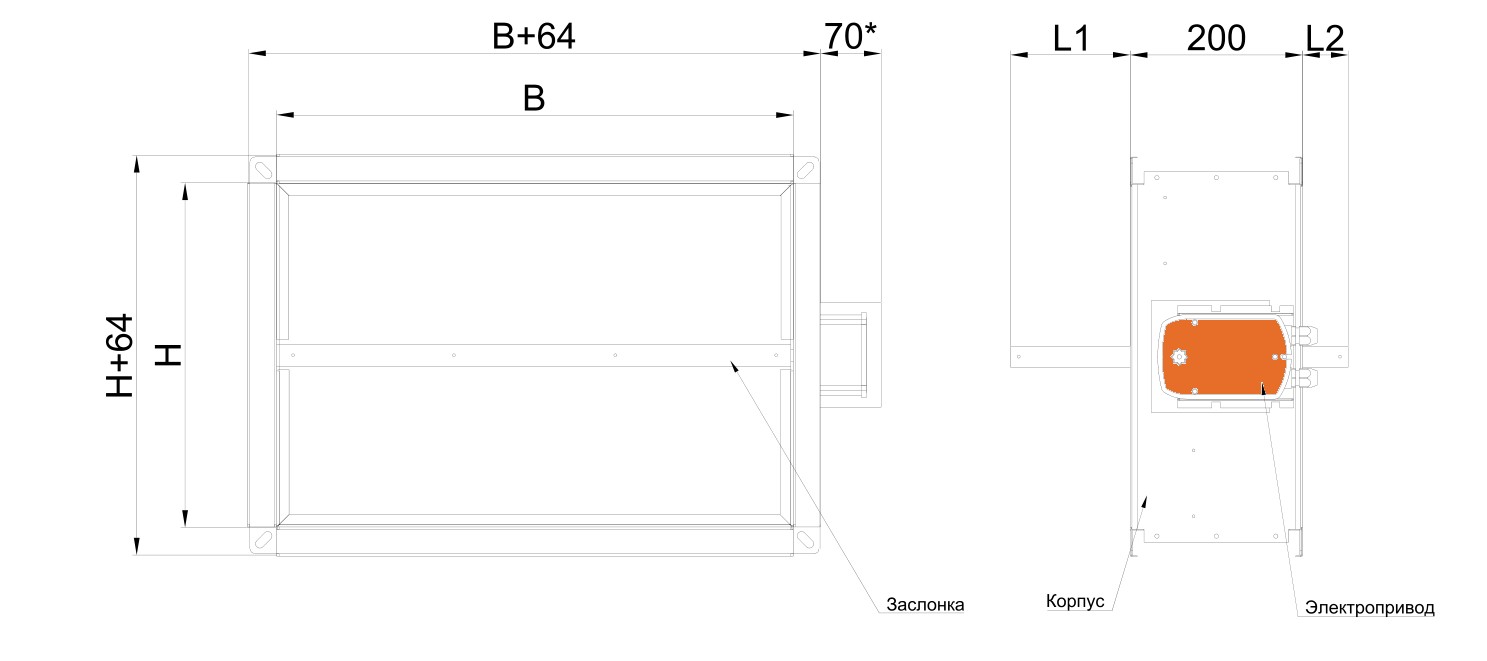

Чертёж клапана EI 90

Чертёж клапана EI 120

Технические характеристики НЗ

Вылеты заслонок за пределы корпуса:

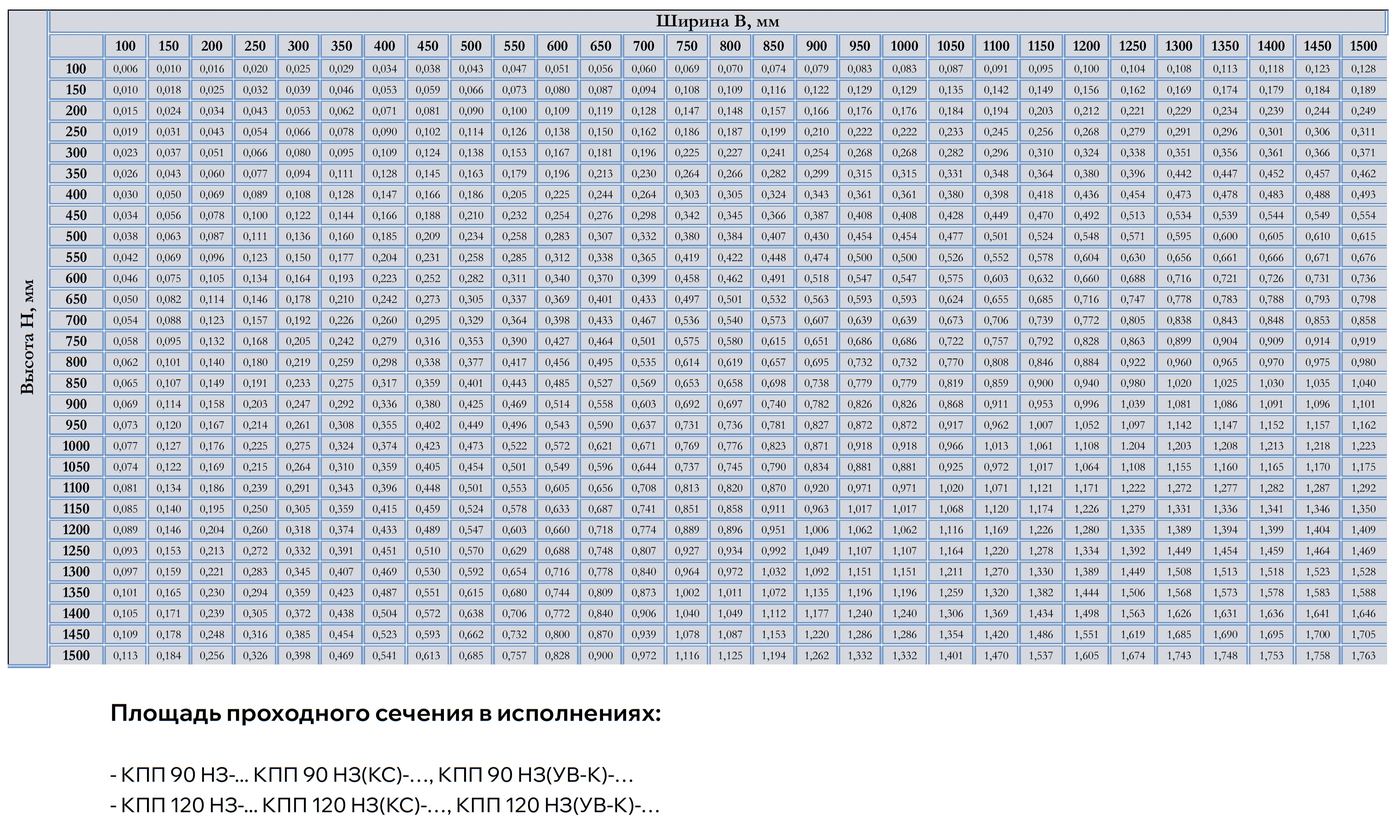

Площадь проходного сечения:

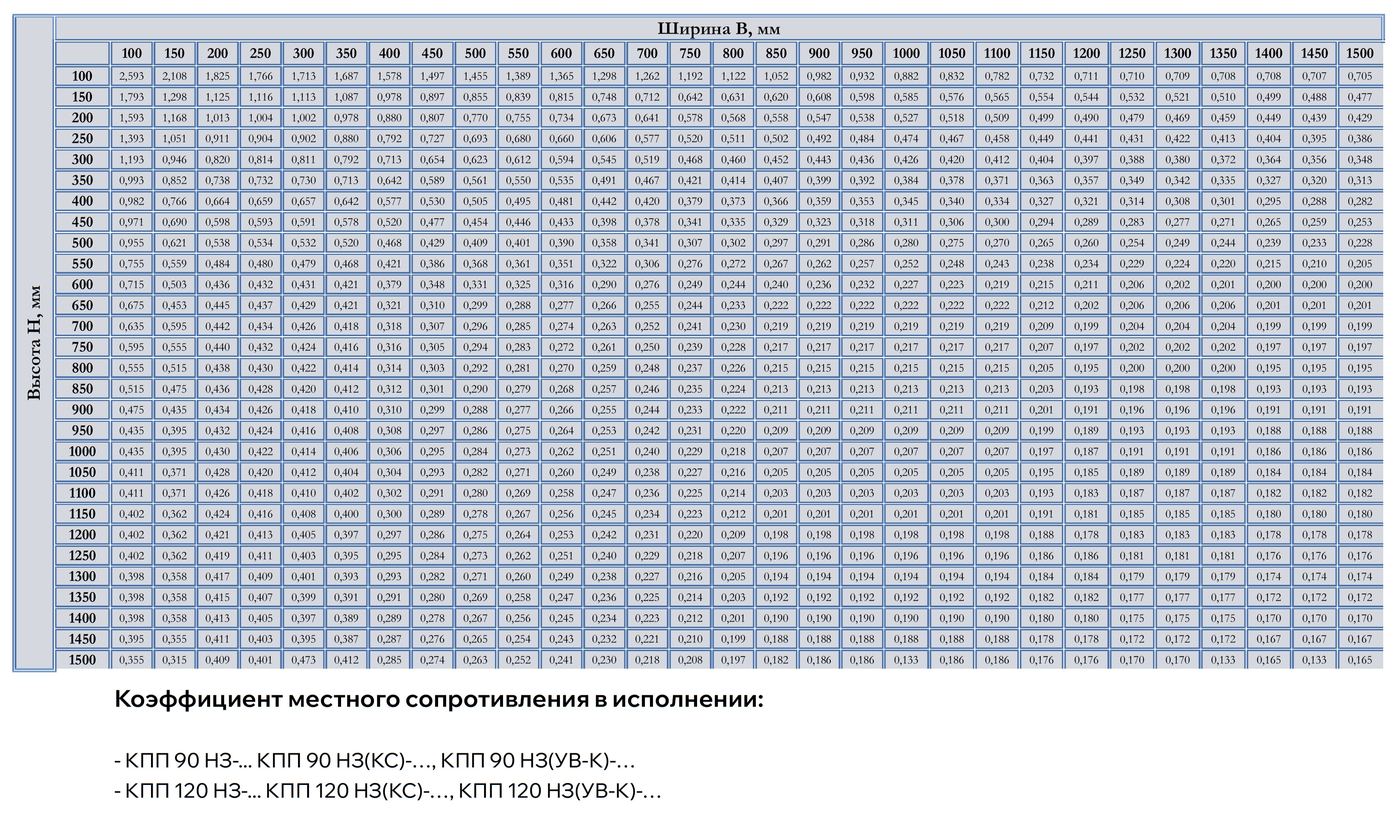

Коэффициент местного сопротивления:

Пример заказа НЗ

Клапан противопожарный КПП 120МНЕ220-НЗ(К)-800-400-ВЗ-МС

КПП - клапан противопожарный прямоугольного сечения
НЗ - нормально закрытый
120 - предел огнестойкости EI 120
МНЕ220 - электропривод AIRS реверсивный, 220 В
(К) - тип клапана
800×400 - размеры клапана, мм (АхВ)
ВЗ - взрывозащищённое исполнение
МС - морозостойкое исполнение

*При комплектации периметрального обогрева и утепления привода нанесение специального морозостойкого состава по умолчанию
